Где следует устанавливать обратный клапан?

2025-06-23

Обратный клапан, также известный как обратный клапан, представляет собой автоматический клапан, который, используя давление рабочей среды в трубопроводе, толкает диск клапана, открывая и закрывая его. При прекращении потока рабочей среды диск обратного клапана закрывается, что эффективно предотвращает обратный поток рабочей среды в трубопроводе, что играет важную роль в обеспечении безопасности трубопровода.

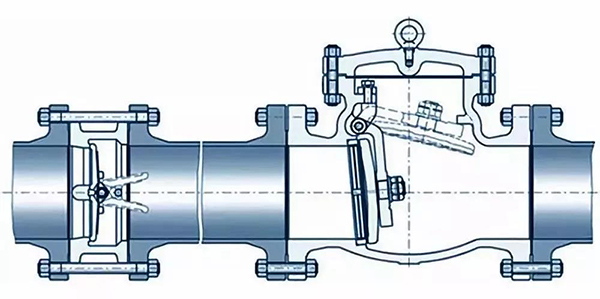

Обратные клапаны подразделяются на три типа по конструкции: подъемные обратные клапаны, поворотные обратные клапаны и обратные клапаны типа «бабочка». Подъемные обратные клапаны делятся на два типа: вертикальные и проходные. Поворотные обратные клапаны делятся на три типа: одностворчатые, двухстворчатые и многостворчатые. Поворотные обратные клапаны делятся на двухстворчатые и одностворчатые. По способу соединения вышеперечисленные обратные клапаны подразделяются на четыре типа: резьбовое, фланцевое, сварное и хомутовое.Цель установки обратного клапана — обеспечить направление потока воды внутри водяного насоса, тем самым обеспечивая его нормальную работу. Поэтому, что касается монтажного положения обратного клапана, будь то до или после водяного насоса, существует два варианта:

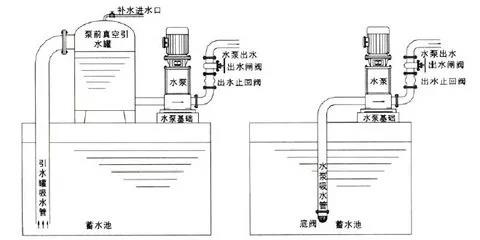

Один клапан устанавливается на конце вертикальной всасывающей трубы перед водяным насосом и называется также донным клапаном. Его цель — избежать однократного заполнения насоса водой, поскольку при отсутствии воды в насосе и всасывающей трубе перед насосом насос может работать только вхолостую и не может качать воду. Поэтому перед откачкой насос необходимо заполнить водой. Этот метод установки водяного насоса предполагает установку насоса выше уровня жидкости и называется методом отрицательного давления.

Другой вариант — установка за водяным насосом. Такой способ установки удобен для запуска и остановки водяного насоса без перекрытия выпускного клапана, когда уровень жидкости выше уровня насоса, особенно в системах с основным трубопроводом, чтобы предотвратить обратный поток.

Обратный клапан должен быть установлен на выходе насоса, перед выпускным регулирующим клапаном, чтобы можно было осмотреть обратный клапан.

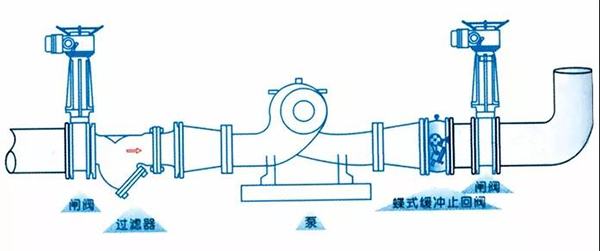

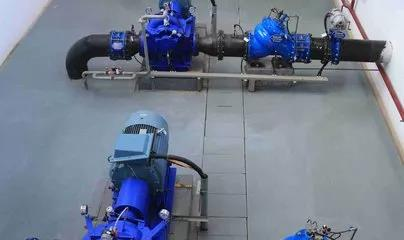

Как правило, первым выходом насоса является гибкое соединение (амортизатор), за которым следует обратный клапан, а затем запорная арматура (например, дисковый затвор, задвижка, стопорный клапан и т. д.).

1. Сначала установите обратный клапан, а затем задвижку или дисковый затвор.

Преимущества: защищает обратный клапан, особенно при параллельной работе насосов. При отказе одного насоса его выпускной клапан закрывается, а второй насос запускается, при этом ударная сила принимается на себя задвижкой или дисковым затвором. При выходе из строя обратного клапана впускной и выпускной клапаны можно закрыть, чтобы изолировать систему для проведения ремонта.
